Малые тиристорные преобразователи частоты для индукционного нагрева

Преобразователи частоты типовой серии TMK-R предназначены для питания малых индукционных нагревателей, плавильных печей и другого технологического оборудования с мощностью до 60 kW и рабочей частотой до 10 kHz.

Принцип действия

Преобразователи TMK-R состоят из главного выключателя (1), силовых предохранителей (2), помехоподавляющего фильтра (3), неуправляемого трёхфазного выпрямителя (4), межконтурного фильтра (5), инвертора напряжения с обратными диодами (6), конденсаторов (7), которые с выходным среднечастотным трансформатором (8) и индуктором (9) создают колебательный контур.

Управление работой преобразователя и оценку аварийных состояний обеспечивает регулятор (10) совместно с не представленной здесь PLC. На дисплее PLC настраивается требуемая мощность преобразователя и потом здесь в текстовой форме будут изображаться некоторые нарушения в работе преобразователя.

Охлаждение электронных и отдельных элементов силовых контуров осуществляется открытым контуром водяного охлаждения.

Заключение протокола по EMC

Тиристорные преобразователи частоты типовой серии TMK-R отвечают требованиям следующих норм испытаний на устойчивость согласно ČSN EN 50082-2: ČSN EN 61000-4-2, ČSN EN 61000-4-4, ČSN EN 61000-4-6 ČSN EN 61000-4-11.

Параметры TMK-R

Примечание:

1. Указанный расход включает и количество охлаждающей воды для охлаждения индуктора
2. Поставляется обычно с одной передачей (коэффициентом трансформации). Подходящий привод устанавливается согласно требуемой нагрузке. Для его оптимального определения рекомендуется провести испытания у изготовителя. СЧ трансформатор можно встроить в преобразователь, либо разместить вне преобразователя - у нагрузки.

Преимущества TMK-R

• Высокая энергоэффективность
• Интервал настройки мощностей от 2 % до 100 % номинальной величины
• Высокая величина входного коэффициента мощности – нет необходимости в компенсации в сети питания
• Не нужен согласующий трансформатор на входе преобразователя - низкие затраты при монтаже оборудования
• Возможность приспособления к нагрузке созданной параллельным или последовательным колебательным контуром или же отдельным индуктором.

Дополнительное оснащение:

1. Охлаждающий блок CH 30 (теплообменник вода-воздух).
2. Соединительные кабели между преобразователем и СЧ трансформатором, если трансформатор находится за пределами преобразователя.

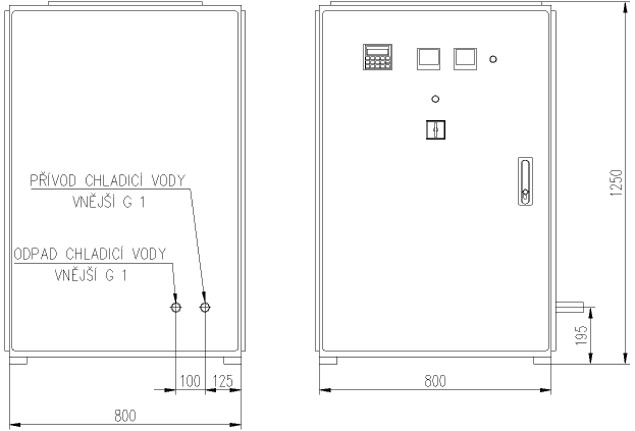

Габаритный чертёж

Концепция решения преобразователей частоты типовой серии TMK-R позволяет создавать другие варианты. Наши специалисты с удовольствием проконсультируют Вас по техническим возможностям.

Malé tyristorové měniče kmitočtu pro indukční ohřev

Преобразователь частоты тип TMK - R

Габаритный чертёж
